更新时间：意式超短型球阀Q71F-16C
已被浏览：次
产品特征
公称压力：1.6-2.5MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）

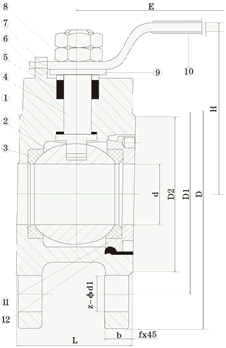

SIZE | 1/2" | 3/4" | 1" | 1/4" | 1/2" | 2" | 2/2" | 3" | 4" | 5" | 6" |
d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 79 | 100 | 125 |
L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
z-d1 | 44 | 44 | 44 | 48 | 48 | 48 | 48 | 88 | 88 | 88 | 8-23 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
零件名称 | 材质 | |
阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
球 | 不锈钢 316/304 | 不锈钢SS304 |
密封垫 | 聚四乙烯PTFE | 聚四乙烯PTFE |
阀杆 | 不锈钢 316/304 | 不锈钢SS304 |
填料 | 聚四乙烯PTFE | 聚四乙烯PTFE |
定位锁 | 不锈钢304 | 不锈钢304 |
手柄 | 不锈钢304 | 不锈钢304 |
发绀螺母 | 不锈钢304 | 不锈钢304 |
填料压盖 | 不锈钢304 | 不锈钢304 |
手柄套 | 塑料 | 塑料 |
密封瓶帽 | 不锈钢 316/304 | 不锈钢SS304 |
垫圈 | 聚四乙烯PTFE | 聚四乙烯PTFE |
